dubsiren_rp2040

DUB-IY Kurzanleitung

27.06.2025

Global

Firebutton 1-4 (F1 - F4):

Sound abfeuern. Mit den Firebuttons 1-4 werden die abgespeicherten oder editierten Sounds abgespielt. Beim Loslassen der Buttons stoppt der Sound, es sei denn, eine der Nachbartasten wurde gedrückt.

Firebutton 1-4 + benachbarter Firebutton:

Sound halten bis Firebutton erneut gedrückt wurde.

Shift (S3) + Firebutton 1-4:

Speicherbank wählen: Mit den Firebuttons 1-4 werden die Sounds der gewählten Bank aus dem Speicher geladen. Eine Bank besteht aus jeweils vier Buttons. Damit können bis zu 16 Sounds gespeichert werden:

Save (S4) + Firebutton 1-4:

Sound abspeichern: Jeder neue editierte Sound kann einfach auf einen Firebutton mit dieser Tastenkombination gespeichert werden. Ein eventuell zuvor gespeicherter Sound auf dem selben Speicherplatz wird dabei überschrieben.

Grundzustand

Wenn keine Taste gedrückt wurde, blitzt der zuletzt benutzte Firebutton immer wieder kurz. Dadurch ist ersichtlich, welcher Sound gerade gewählt und editiert wird. Dies ist sehr hilfreich vor dem Speichern, um nicht versehentlich einen Sound zu überschreiben.

Sound Edit

Die Parameter der Sounds können durch folgende Potentiometer (Drehregler) beeinflusst werden:

Tune (P1): Tonhöhe

Speed (P2): Geschwindigkeit des gewählten LFO

Mod (P3): Modulationsstärke des gewählten LFO

Sound Edit “Shift Mode” (Shift LED an -> S3)

Shift-Button (S3): Umschalten vom normalen Sound-Edit mode in den Sound Edit “Shift Mode”.

Im “Shift Mode” bekommen die Potentiometer (Drehregler) P1, P2, P3 neue Funktionen:

Tune (P1): beeinflusst das Duty Cycle (Pulsbreite) des Tons

Speed (P2): beeinflusst die Geschwindigkeit der LFO-Beeinflussung des Envelop-Timing-Generator

Mod (P3): beeinflusst die Modulationsstärke des Envelop-Timing-Generator (positiv oder negativ)

[!TIP] Der Timing-Generator (P2) beeinflusst die Geschwindigkeit des aktiven LFO (siehe Funktionsbuttons).

Funktionsbuttons

Das DUB-YI verfügt über zwei LFO (Low-Frequency Oscillator), welche niederfrequente, selektierbare Wellenformen erzeugen.

Wave-Button (S1):

Selektieren der Wellenform für den gewählten LFO:

Bei jedem LFO sind grundsätzlich 3 Wellenformen selektierbar

Die Stärke und zum Teil die Art der Wellenform wird durch die Modulationsstärke (P3) positiv / negativ in Abhängigkeit des gewählten Wertes beeinflusst. Bei der Mittelstellung von P3 (0) hat der jeweilige LFO keinen Einfluss mehr.

Der Regler P3 hat beim LFO1 mit gewählter Wellenform “Rechteck” eine Besonderheit, da die Wellenform “Rechteck” mit positver wie negativer Modulation gleich klingen würde:

LFO-Button (S2):

Selektieren von LFO1 oder LFO2.

Jeder LFO hat einen unabhängigen, abspeicherbaren Parametersatz, der über P1, P2, P3 eingestellt werden kann. Beide LFO beeinflussen (modulieren) sich gegenseitig.

Beispiele der Modulation

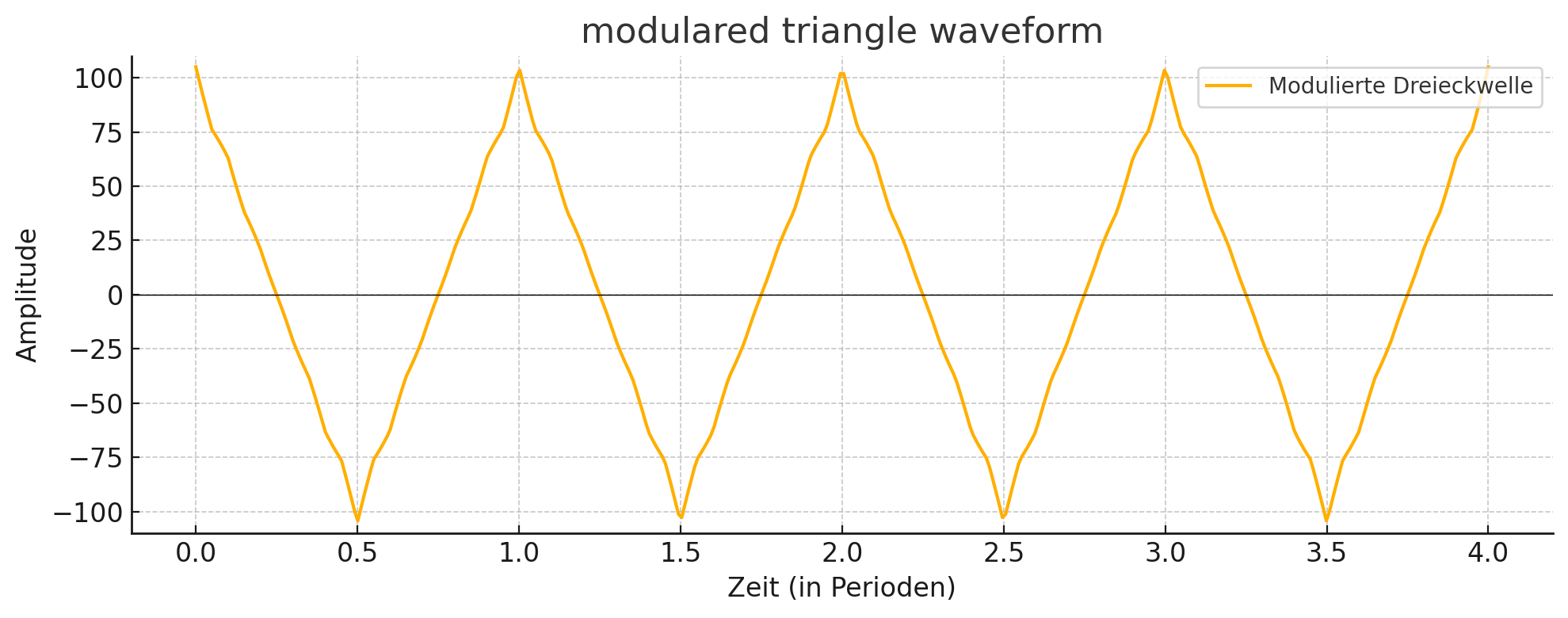

Modulation einer Dreieckwelle von LFO1 mit einer schnelleren Dreieckwelle LFO2 mit 5%. Es entsteht ein leichter “Vibrato-Effekt”.

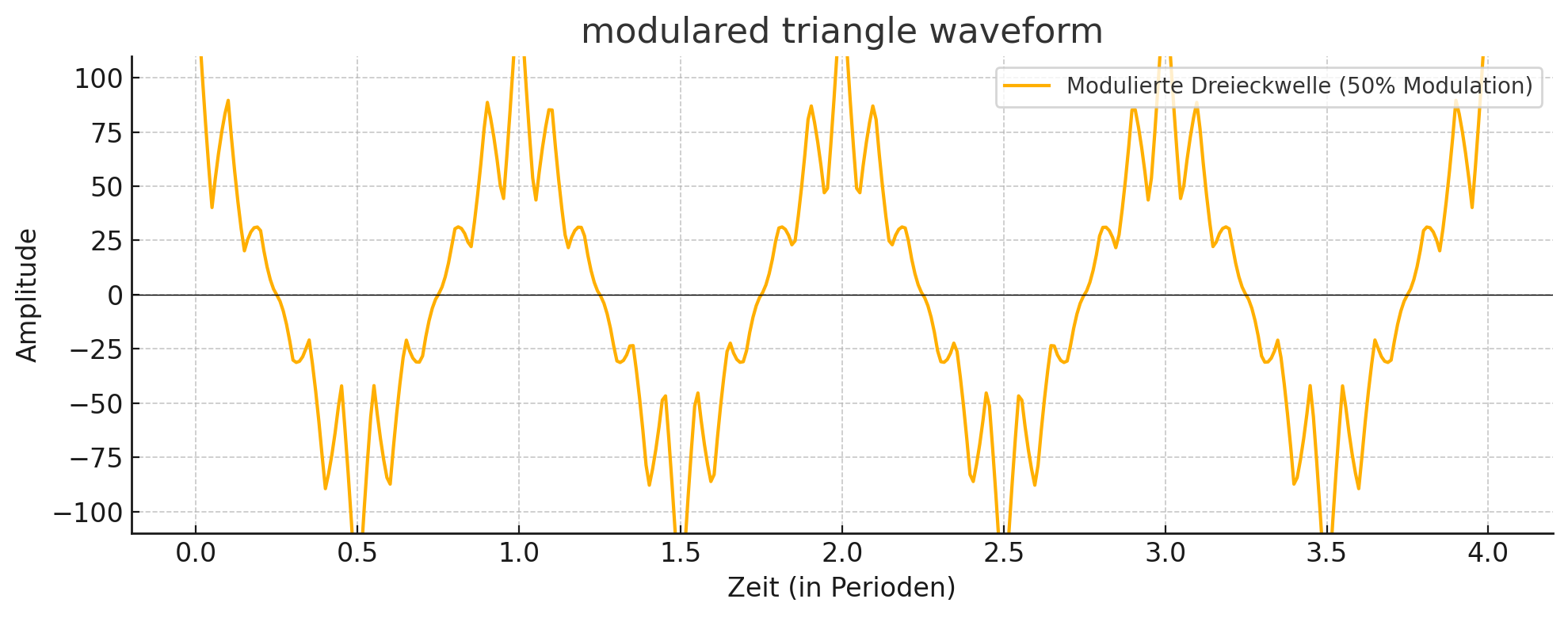

Modulation einer Dreieckwelle von LFO1 mit der Dreieckwelle LFO2, aber mit +50% Modulationsstärke.

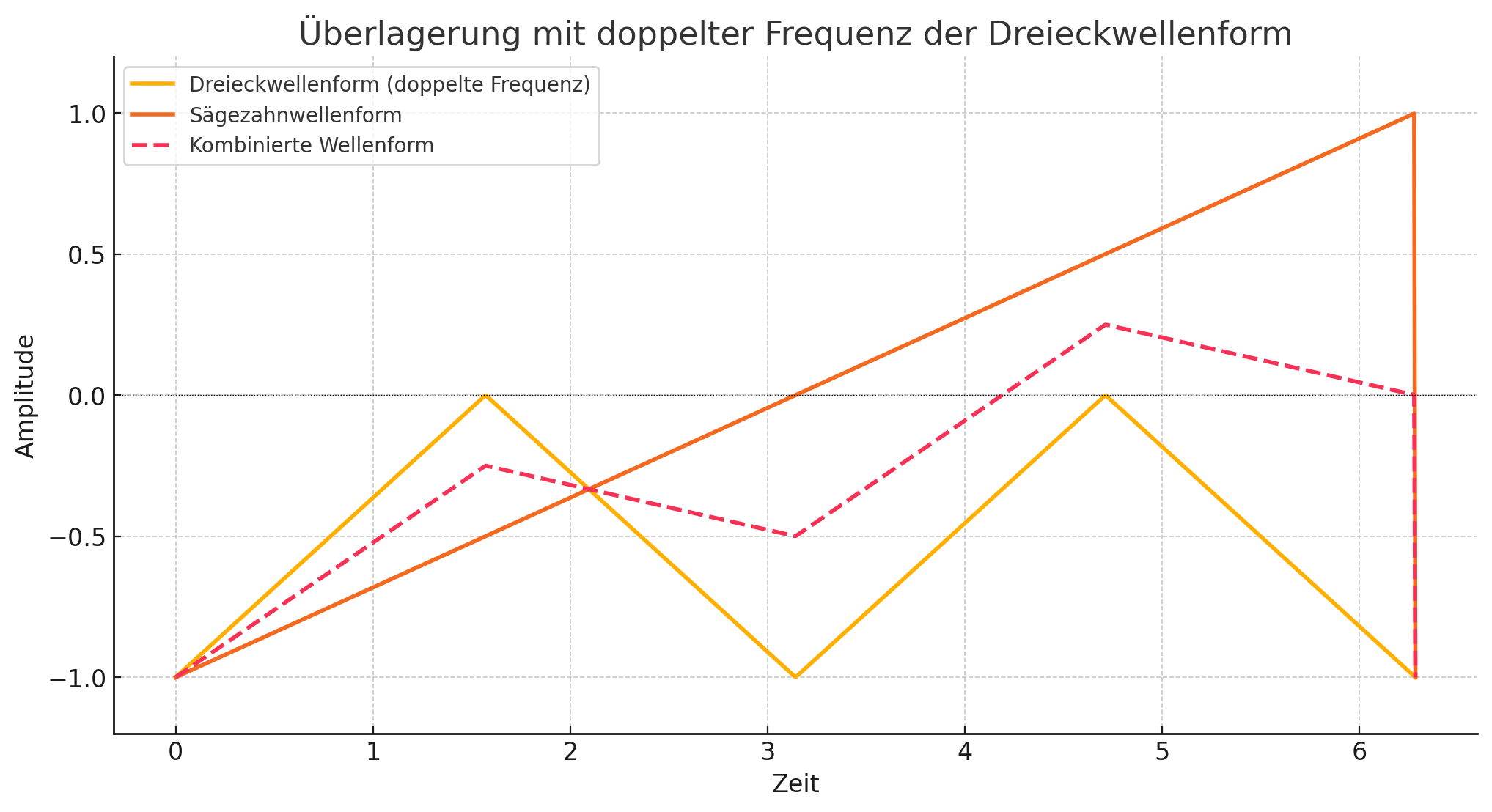

Modulation einer Sägezahnwelle von LFO1 mit einer Dreieckwelle doppelter Frequenz von LFO2 mit +50% Modulationsstärke.

Spezialfunktionen / Flags

[!CAUTION] Experimentelle Funktion

LFO-Button (S2) gedrückt + Firebutton 1-4:

Über 4 Flags verschiedene Sonderfunktionen eingeschaltet werden.

Fire1 = Flag1: LFO2 startet immer bei neu beim abfeuern von Sounds.

Fire2 = Flag2: One Shot: Nach dem LFO1 eine vollständite Periode gespielt hat, wird der Sound gestoppt

Fire3 = Flag3: Multiplikator der Modulation x 2

Fire4 = Flag4: Unbenutzt

Flag 1 ist standardmäßig bei neuen Sounds gesetzt, damit LFO1 und LFO2 beim Drücken der Firebuttons immer zusammen gestartet werden. Wenn Flag 1 ausgeschaltet wird, läuft der LFO2 weiter und startet nach dem drücken des Firebutton irgendwo zufällig.

Panik-Funktion (Reset LFO2 und Timing-Envelope)

Sollte der Sound zu komplex geworden sein, und man möchte nur wieder den Grundsound hören, kann man den LFO2 und den Timing-Envelope einfach ausschalten, indem man die Taster S3 + S4 gleichzeitig drückt.

Echo / Delayeffekt / Mastervolume

Delay (E1): Verzögerungszeit des Echo, von kurz nach lang

Feedback (E2): Stärke, mit der das Echo dem Ausgangssignal zugemischt wird und Stärke der Rückkopplung (Feedback) des Eingangssignals. Bei maximalem Wert ist das Feedback unendlich lang.

Vol (E3): Ausgangslautstärke Master

[!Important] Echo und Mastervolume (Parameter E1 bis E3) sind nicht abspeicherbar!

[!Note] Wir behalten uns vor, die Funktionalität bei Bedarf zu verbessern oder anzupassen.
